6R摆式磨粉机装箱发货清单汇总表

所属分类：制粉发布时间：2020-01-03本文作者：恒源矿山设备本文来源： 点击量：次 字体：【大 中 小】
      上期我们介绍了5R4119摆式磨粉机的发货清单，为解决客户经常需要更换购买零配件，方便查询6R-4528型号摆式磨粉机的各部件规格、参数及配件重量后购买便捷，特发布6R-4528摆式磨粉机发货清单表让大家查询配件型号：

6R摆式磨粉机装箱发货清单汇总表（第一页）
磨粉机主机及配件装箱清单1 装箱目录
名称：6R4528摆式磨粉机 共4页 第1页
需方名称：                                                          工  号：
数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机）          合同号：
箱号 图号 名称 数量 单件规格 重量（kg） 备注
1 YGM4528-04-00 主机 1 3200*2900*2410 16000 裸装（柱销装箱）
2 YGM4528-07-00 传动装置 1 2750*1100*1450 3200 裸装（含电机、底架）
3 YGM4528-01-00 分析机 1 2800*2500*1750 1800 裸装（含15kw变频电机）
4 K4806.3.3.1 大弯管 3 2730*1120*850   裸装
5 K4806.3.4.4 三通接口 1 1100*745*955   裸装
6 K4806.3.4.3 排气管 1 1100*600*400   裸装
7 K4806.3.5 下进粉管 1 1700*750*1400   裸装
8 K4806.3C.12A 进粉直管 1 5500*850*850   裸装
9 K4806.3C.3.2 回气联管 1 2300*850*850   裸装
10 K4806.3.2 出粉阀门 2 840*450*450   裸装
11 K4806.3.6 软接口 1 745*615*250   裸装
12 K4806.3C.3.3A 回气管下段装配 1 3200*850*850   裸装
13 K4806.3C.3.4 回气管上段 2 5500*850*850   裸装
14 YGM4528-02-14-1 集粉器上盖体 2 1880*1750*1520   裸装
15 YGM4528-02-14-2 集粉器下锥体 2 3108*1850*1850   裸装
16 K4806.3.7A 集粉器支架 1 3600*2400*4700   裸装
17 K4806.3C.13A 进粉弯管 1 2730*1120*850   裸装
18 K4806.3.14 进粉三通管 1 900*750*640   裸装
19 K4806.3.3.5 回气三通管 1 2650*850*1530   裸装

6R摆式磨粉机装箱发货清单汇总表（第二页）
磨粉机主机及配件装箱清单2 装箱目录
名称：6R4528摆式磨粉机 共4页 第2页
需方名称：                                                          工  号：
数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机）          合同号：
箱号 图号 名称 数量 单件规格 重量（kg） 备注
20 9-26 14D 鼓风机 1 1930*640*1930 835 裸装（含法兰盖、风叶等）
21   传动轴承座 1 1250*480*430 350 裸装（含皮带轮）（5R）
22   罩壳 1 1480*550*250 40 裸装
23-1   柱销 12 Φ56
-2 GB11544 三角带 4 B-2819
-3 YGM4528-06-8 软连接簧垫 26
-4 YGM4528-06-9 软连接丝杆 13
-5 YGM4528-06-13 弹簧 13
-6 GB97.1 垫圈 26 30
-7 GB6170 螺母 26 M30
-8   主机帆布软接头 1 300x6500
-9   主机软接头抱箍 2 Φ1900
-10 GM4528-04-18B 减震垫 4
-11 GB799 地脚螺栓 4 M64x1250
-12 GB6170 螺母 8 M64
-13 GB97.1 垫圈 6 64
-14 GB799 地脚螺栓 10 M36x600
-15 GB97.1 垫圈 10 36
-16 GB6170 螺母 10 M36
-17 GM4528-04-18A 减震垫 10

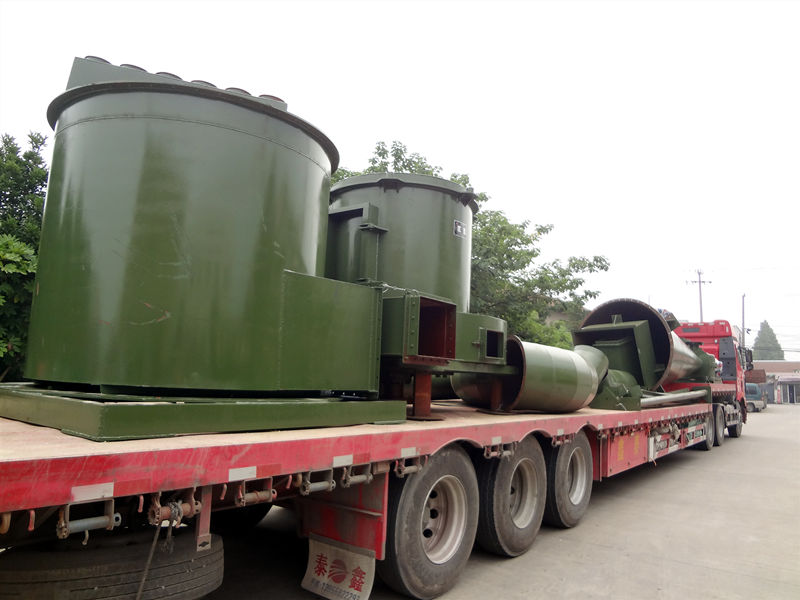

摆式磨粉机发货

6R摆式磨粉机装箱发货清单汇总表（第三页、四页）
磨粉机主机及配件装箱清单3 装箱目录
名称：6R4528摆式磨粉机 共4页 第3页
需方名称：                                                          工  号：
数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机）          合同号：
箱号 图号 名称 数量 单件规格 重量（kg） 备注
-18 GB5782 螺栓 380 M12X50
-19 GB6170 螺母 380 M12
-20 GB97.1 垫圈 380 12
-21 GB93 弹垫 380 12
-22   石棉绳   Φ10mm 10
-23   帆布软接头 2 300x3500
-24 Y2-315M-4 电动机 1 132KW 980 变频电机、含皮带轮
-25 GB5782 螺栓 6 M30x150
-26 GB6170 螺母 6 M30
-27 GB95 垫圈 6 30
-28 GB93 弹圈 6 30
-29 GB5782 螺栓 6 M24x100
-30 GB97.1 平垫 6 24
-31 GB6170 螺母 6 M24
-32 GB799 地脚螺栓 8 M36x600
-33 GB6170 螺母 20 M36
-34 GB97.1 垫圈 10 36
-35 GB11544 三角带 7 SPC3700
-36   路轨 2 105x1030
-37   随机附件 1套     扳手等
磨粉机主机及配件装箱清单4 装箱目录
名称：6R4528摆式磨粉机 共4页 第4页
需方名称：                                                          工  号：
数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机）          合同号：
箱号 图号 名称 数量 单件规格 重量（kg） 备注
-38   进粉管帆布软接头 1 Φ750x400
-39   进粉管软接头抱箍 2 Φ750
24 ZGF3 振动给料机 1     裸装
25   电控柜 1     包装

      以上就是6R摆式磨粉机所有设备主机和结构件及各大配件的发货清单，希望对客户有所帮助，如果您需要咨询6R磨粉机什么价格？可以拨打本公司磨粉机设备销售热线。
