颚式破碎机安装施工方案



　　以下是上海恒源冶金设备有限公司的颚式破碎机安装施工方案，没有一成不变的方法，随着场地地形、预算方案、突发事件等各方面因素的变化可以临时做出调整。



　　一、方案概况：



　　颚式破碎机，简称颚破，是碎矿系统的重要破碎设备之一。该设备电机功率ll0kw，设备主体重量21吨，安装在粗碎工段3.6米平面上。矿石物料通过重型板式给料机给料，经颚式破碎机破碎后，经过皮带输送机进入缓冲矿仓进入下一流程。



　　产品结构：

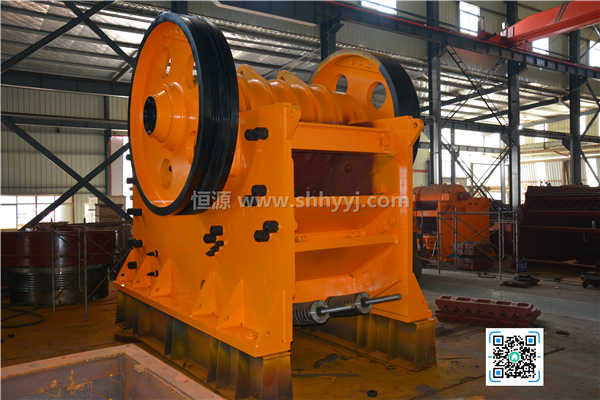

　　颚式破碎机主要有机架、动鄂、偏心轴、大皮带轮、飞轮、动颚、侧护板、 肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板、电动机等组成。



　　二、编制依据：



　　相应国家、行业施工及验收规范：



　　（一）、工程施工设计蓝图及设计说明书；



　　（二）、我公司以往安装工程的有关经验以及现有的技术力量和施工装备；



　　（三）、《机械设备安装工程施工及验收通用规范》—GB50231-2009



　　（四）、《选矿机械设备工程安装验收规范》—GB 50377-2006



　　三、安装方法：



　　（一）、技术准备



　　施工技术资料，设计资料（施工图、设计说明及技术规定等）、随机技术资料（使用安装说明书、产品质量证明书、设备装箱单等）。



　　（二）、设备检查、验收



　　设备开箱检查在建设单位、监理单位、设备供货商（或厂家）等有关人员参加下，按照下列项目进行检查，并做好开箱验收记录：



　　1、箱号、箱数以及包装情况；



　　2、设备名称、型号和规格；



　　3、装箱清单、设备技术文件、资料及专用工具；



　　4、设备有无缺损件、表面有无损坏和锈蚀；



　　（三）、主要施工机具



　　1、主要施工机械：25吨、80吨汽车起重机、焊机等；



　　2、主要施工工具：活动扳手、套筒扳手、千斤顶、手锤、大锤、手拉葫芦、 索具、卸扣、钢攝等；



　　3、测量工具：水准仪、塞尺、框式水平仪、游标卡尺、钢卷尺、钢板尺、水平管等。



　　（四）、作业条件



　　1、施工现场己具备施工条件，所需要的图纸资料和技术文件齐备，图纸会审及技术交底已进行；



　　2、基础的位置、几何尺寸和质量要求应符合现行国家标准《钢筋混凝土施工验收规范》的规定，并应有验收资料或记录。



　　（五）、施工顺序



　　机架预埋件清理并找平（使用垫片进行调整弹性垫板）—安装机架就位（事先将机架支腿安装在机架上）—动鄂安装—皮带轮安装—电机及三角带安装—安全罩安装—给料装置安装—排料装置安皆调整—螺杆及弹簧安装。



　　（六）、施工过程



　　1、基础预埋件清理，并用水准仪测量水平度，偏差。为了保证机架的四个预埋件的水平度，需要用钢板调整水平，调整钢板的尺寸要比四个支架支腿尺寸稍大一些。



　　2、安装排矿漏斗，按照设计图纸要求，提前将颚式破碎机排矿漏斗做好，在安装机架之前将排矿漏斗安好。



　　3、将机架支架（或者钢支腿）安装到机架上，用螺栓固定牢固。



　　4、用80吨汽车起重机就位机架机构组合体到基础之上，使四个支架正好安放在基础预埋件上，纵横中心线对齐。



　　5、放置固定挡块，并用506焊条焊接牢固。



　　6、动鄂安装，将动鄂机构的两端轴头，用煤油（或汽油）清理干净，轴承 注上润滑脂（如果动鄂已经安装到机架上，本步略）。



　　7、安装皮带轮，将皮带轮内孔用煤油清理干净，用80 （或25）吨吊车装到动鄂轴上，并安装好压盖和禁锢螺栓，并用电焊焊牢。



　　8、安装传动机构，首先将电机架安装到机架上，再将电机安装到电机架上， 再安装三角带。



　　9、安装皮带轮安全罩，注意严禁将安全罩固定在破碎机上。



　　10、安装调整装置，并将间隙调整到工艺需要的尺寸。



　　（七）、颚式破碎机安装的极限偏差（公差）和检验方法



　　项次 项 目极限偏差（公差）检验方法



　　1纵横中心线/mm±3拉线尺量检查



　　2机架标高/mm±5水准仪检查



　　3安装纵向水平度0.5/1000水平仪检查



　　4横向水平度0.15/1000水平仪检查



　　四、试运转



　　颚式破碎机试运转必须符合下列要求：



　　（一）、试运转前的准备



　　1、参加试运转的人员必须熟悉说明书和有关技术文件，了解机器构造，掌握操作程序，操作方法和安全守则。



　　2、试运转前检查：



　　（1）仔细检查调整各个连接部分，不许偏斜。推力板、偏心轴和动鄂心轴 间的不平行度应小于0. 2mm。



　　（2）检查排矿口要符合工艺要求，并检查锁紧弹簧压紧情况要适宜。



　　（3）设备应盘动一转以上，盘动应灵活无相碰现象。



　　（4）设备内部应无遗留物。



　　3、颚式破碎机的运转



　　（1）电机单试：对电机进行2小时考核运行。



　　（2）设备无负荷运行8小时。



　　（3）滚动轴承温度不得超过80°C，滑动轴承不得超过70°C。



　　（4）皮带不得啃边、打滑。



　　（5）其他注意事项：运转中如出现事故，应首先切断电源。运转中禁止进行清理工作。空负荷运转中禁止套上和卸下传动皮带。
